Cómo funciona el sistema hidráulico de una excavadora: Explicación de la bomba, la válvula, el cilindro y el motor (2026)

Respuesta rápida

Conclusiones clave

• El sistema es uncircuito cerrado: bomba → válvula → cilindro o motor → tanque → bomba.
• ElLa bomba crea flujo, no la presión: la presión aumenta solo cuando el aceite encuentra resistencia (una carga).
• ElLa válvula de control es el cerebro— Envía aceite a la función que seleccione el operador.
• Cilindrosaplicar fuerza lineal;motoresdar rotación (una para balanceo, dos para desplazamiento).
• Eltanque y filtrosson el sistema de circulación: el aceite limpio es la razón por la que las piezas duran.
• Porque todo comparte un mismo circuito,Un problema en un lugar se manifiesta como síntoma en otro..

Tabla de contenido

• 1. El panorama general: un circuito cerrado
• 2. La bomba principal: El corazón
• 3. La válvula de control: El cerebro
• 4. Cilindros: Músculo lineal
• 5. Motores: Giro y desplazamiento
• 6. Tanque, filtros y aceite: La circulación
• 7. Por qué las partes dependen unas de otras
• 8. Qué significa esto al comprar repuestos
• 9. Preguntas frecuentes
• 10. Componentes que mantienen el ciclo en funcionamiento.

1. El panorama general: un circuito cerrado

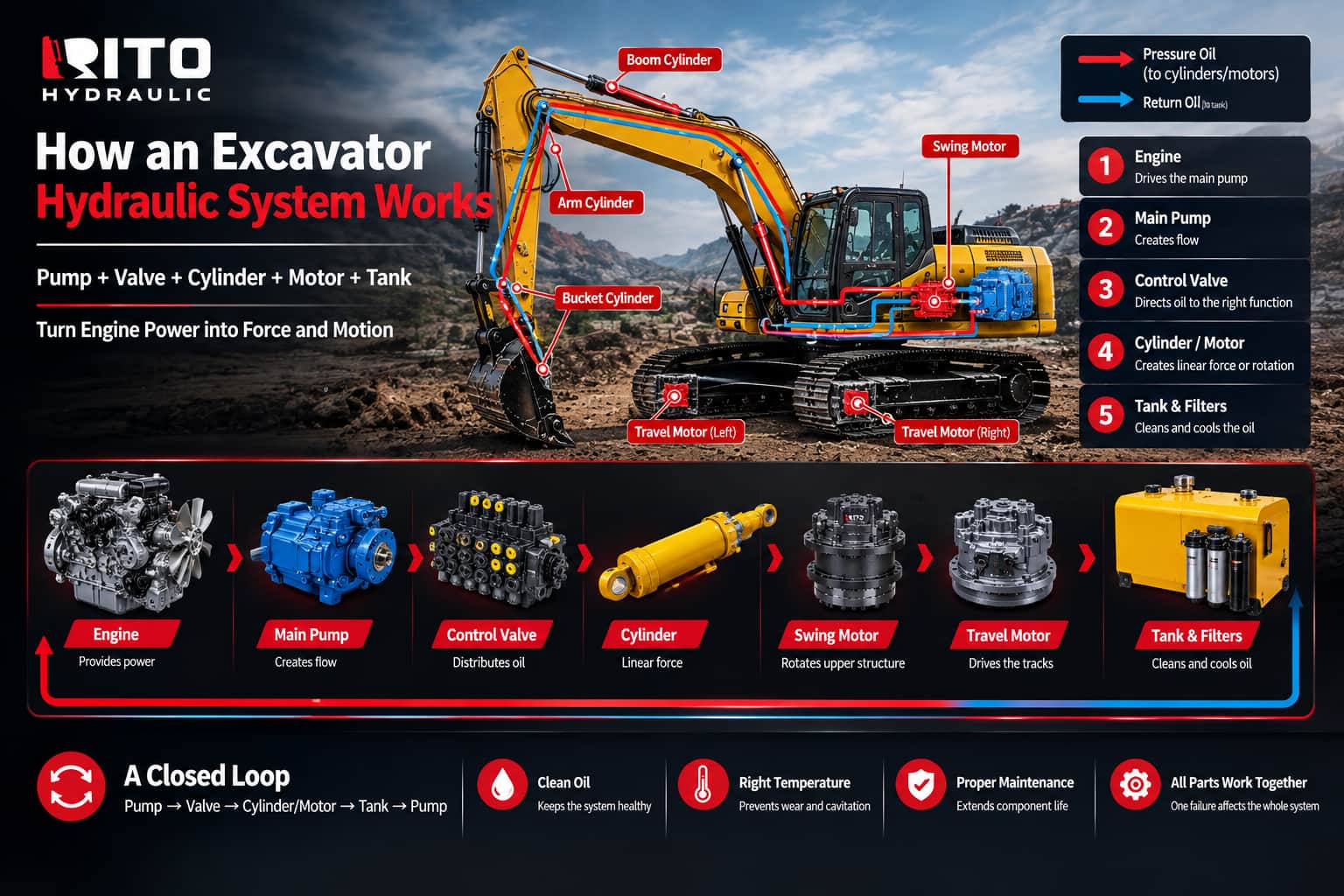

El sistema hidráulico de cada excavadora es un circuito cerrado. Si sigues el aceite una vez que lo recorras, toda la máquina tendrá sentido:

Motor → Bomba principal → Válvula de control → Cilindro / Motor → Tanque → (de vuelta a la bomba)

El motor hace girar la bomba. La bomba impulsa el aceite hacia la válvula de control. La válvula lo envía a la función que el operador seleccione. El cilindro o motor transforma ese flujo en fuerza o rotación. El aceite regresa al depósito, pasa por los filtros y el ciclo se repite.

De este diseño se derivan dos hechos:

• Todo el mundo comparte un mismo suministro de petróleo.El mismo aceite que impulsa un cilindro también enfría y lubrica la bomba.
• Todo comparte un mismo modo de fallo.El aceite contaminado o deficiente afecta a todo el ciclo a la vez.

2. La bomba principal: El corazón

La bomba principal es la parte más importante —y más cara— del sistema. Su función es...crear flujoNo es presión. La presión aparece solo cuando ese flujo encuentra resistencia, que es exactamente lo que sucede cuando el cubo toca el suelo.

La mayoría de las excavadoras modernas utilizan unabomba de pistones axiales de desplazamiento variable, a menudo como untándem(dos bombas en un mismo eje). Gracias a su caudal variable, la bomba puede suministrar únicamente el flujo que la máquina necesita en cada momento, lo que permite un control preciso y una mayor eficiencia en el consumo de combustible.

En el interior, los pistones se deslizan contra un cilindro y una placa de válvulas gira contra la tapa final; tolerancias mecanizadas medidas en micras. Por esoaceite limpio y fríoes el mundo entero de la bomba.

3. La válvula de control: El cerebro

Elválvula de controlEs el encargado de tomar las decisiones. Recibe el flujo único de la bomba y lo distribuye, según se requiera, a los circuitos de pluma, brazo, cuchara, giro y desplazamiento. Basta con mover una palanca para que la válvula envíe el aceite.

También realiza tres tareas más silenciosas:

• Control de prioridad— decide qué función recibe el flujo cuando se usan varias juntas.
• Limitación de presión— Las válvulas de alivio limitan la presión para proteger la bomba y sus componentes.
• Detección de carga— le indica a la bomba cuánto caudal necesita realmente el trabajo.

Cuando la válvula tiene fugas o se atasca, el síntoma suele parecer el de una "bomba débil", uno de los diagnósticos erróneos más comunes en el lugar de trabajo.

4. Cilindros: Músculo lineal

Los cilindros realizan el movimiento en línea recta: elevan la pluma, pliegan el brazo y cierran la cuchara. El aceite a presión empuja un pistón dentro de un cilindro; la varilla unida a él mueve el mecanismo de la máquina.

Dos detalles son importantes para los compradores:

• Diámetro y carreradeterminar la fuerza y ​​el alcance, y estos deben coincidir con los de la máquina.
• Juntas y varillasPrimero, el desgaste. Una varilla rayada o un sello con fugas provoca una pérdida de presión y reduce silenciosamente la productividad.

5. Motores: Giro y desplazamiento

Donde un cilindro empuja en línea recta, un motor hidráulico gira. Existen dos tipos de excavadoras:

• Motor oscilante— una unidad, debajo de la cabina, que hace girar la estructura superior 360°. Funciona mediante un accionamiento giratorio con freno y caja de cambios (ver nuestromotor oscilanterango).
• motores de viaje— dos unidades, una dentro de cada oruga (transmisión final), que mueven y dirigen la máquina.

Los motores y los cilindros son las "salidas" del circuito: es donde el aceite a presión finalmente se convierte en el trabajo que podemos ver.

6. Tanque, filtros y aceite: La circulación

El tanque almacena el aceite, permite que escape el calor y deja que la contaminación se asiente. Los filtros...filtro de succión, filtro de retorno y filtro piloto— proteger diferentes puntos del circuito.

Esta es la parte que los propietarios suelen descuidar, y es la parte que decide cuánto dura todo lo demás. El aceite hace cuatro trabajos a la vez:Transmite potencia, lubrica, enfría y elimina la contaminación.El aceite se degrada y todos los demás componentes envejecen más rápido.

7. Por qué las partes dependen unas de otras

Debido a que el sistema es un bucle, las fallas se propagan. Ejemplos típicos:

La lección:Siempre diagnostique todo el circuito antes de reemplazar una pieza.Instalar una bomba nueva en un circuito contaminado supone un segundo fallo inminente.

8. Qué significa esto al comprar repuestos

• 1.Identifique dónde se encuentra la falla: bomba, válvula, cilindro o motor, y confírmelo.
• 2.ComprarConjuntos completos y probadospara las partes críticas (bomba, motores, válvula).
• 3.Empareja elvariante de control— Los ajustes de detección de carga y presión deben ser compatibles con su máquina.
• 4. Enjuague y filtrecuando se reemplaza un componente principal.
• 5.Vuelva a comprobar la conexión entre la bomba y la válvula: muchos fallos que parecen ser de la bomba son en realidad fallos de la válvula.

Explore la gama completa depiezas hidráulicas para excavadorasplanificar una reparación completa en un solo pedido.

9. Preguntas frecuentes

P1: ¿Cómo funciona el sistema hidráulico de una excavadora?

El motor acciona una bomba que impulsa el aceite hacia una válvula de control; la válvula lo envía a los cilindros (movimiento lineal) y a los motores (rotación); el aceite regresa al depósito a través de filtros y vuelve a circular.

P2: ¿Cuál es la parte más importante del sistema hidráulico?

La bomba principal es la más importante y la más cara, pero la válvula de control y la calidad del aceite son igualmente importantes: una buena bomba no puede funcionar en un sistema contaminado o mal controlado.

P3: ¿La bomba genera presión?

No. La bomba creafluirLa presión solo aparece cuando el flujo encuentra resistencia (una carga). Por eso es fundamental realizar pruebas bajo carga.

P4: ¿Cuál es la diferencia entre un cilindro y un motor?

Un cilindro convierte la presión hidráulica en fuerza lineal (pluma, brazo, cuchara). Un motor la convierte en rotación (giro y desplazamiento).

P5: ¿Cuántos motores hidráulicos tiene una excavadora?

Tres en total: un motor de giro (que hace girar la casa) y dos motores de desplazamiento (uno por riel).

P6: ¿Por qué todas las funciones se ralentizan al mismo tiempo?

Porque comparten una bomba y un suministro de aceite. Un fallo generalizado suele indicar un problema con la bomba, la válvula de alivio principal o un problema de succión/filtración, no con un solo cilindro.

P7: ¿Por qué es tan importante la calidad del aceite?

El aceite transmite potencia, lubrica, enfría y transporta contaminantes. El aceite contaminado o sobrecalentado acelera el desgaste en todo el circuito; es la principal causa de fallas prematuras en las bombas.

P8: ¿Cuáles son los filtros principales?

Filtro de succión (entrada de la bomba), filtro de retorno (línea de retorno al tanque) y filtro piloto (circuito piloto). Cada uno protege una parte diferente del circuito.

P9: Si una función es débil, ¿siempre es culpa de ese circuito?

Por lo general, sí: una falla aislada apunta a la válvula, el sello del cilindro o el motor de ese circuito. Una falla en todas las funciones apunta a la bomba.

P10: ¿Es necesario purgar el sistema al reemplazar una bomba?

Siempre. Enjuague el sistema y reemplace el filtro de retorno y el colador de succión; de lo contrario, los residuos de la bomba averiada dañarán la nueva.
